Horno eléctrico de vacío de tira de molibdeno Lab 1400C con termopar tipo S

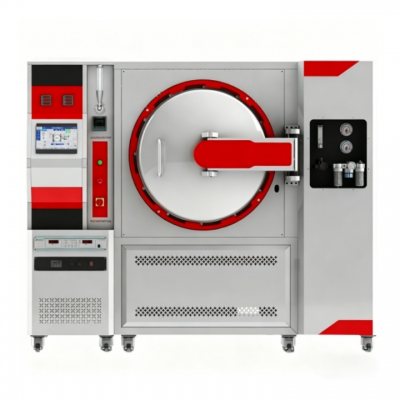

La imagen es solo para referencia.
La aplicación del equipo
Este horno eléctrico es un tipo de operación de ciclo, ampliamente utilizado en cerámica funcional, materiales ópticos, materiales compuestos de carbono, aleaciones duras, pulvimetalurgia, etc. para la sinterización en condiciones de alta temperatura y vacío, y también se puede moldear y sinterizar bajo la protección de gas.
Descripción de la estructura
El horno eléctrico es una estructura vertical integrada, que consta de una tapa del horno, un cuerpo del horno, un fondo del horno, un cuerpo de calefacción, un sistema de vacío, una base y un sistema de control eléctrico.
Principales parámetros técnicos
| Parámetro principal |
Temperatura máx.: 1 4 00C Temperatura de trabajo: 1 3 00C Tamaño de la cámara: D 150 * H 25 0MM Tiempo de calentamiento : 50min (de temperatura ambiente a 1 3 00°C) Voltaje: 380v trifásico 50/60HZ Vacío máx.:≤5×10^- 6torr Tasa de aumento de presión (tasa de fuga): ≤1.33Pa/h Potencia calorífica: 2 5kw Uniformidad de la temperatura del horno: ≤±5℃ Calentadores y material de blindaje : Molibdeno (Mo) Tipo de ambiente : Limpio Precisión de temperatura ± 1 °C Control de temperatura: instrumento inteligente temperatura de 30 segmentos con control PID Termopar: tipo S Cámara de horno: tira de molibdeno Con enfriador enfriado por agua Espacio de piso:D1.3M*W2.5M*H1.8M |
| cuerpo del horno |
Adopta una estructura de capa intermedia de agua de doble capa. El cuerpo del horno también es una estructura refrigerada por agua de doble capa, y el medio se enfría con agua. Las paredes internas están hechas de acero inoxidable (SUS304), la pared interna está pulida de manera estricta y precisa, y la pared externa tiene un tratamiento de superficie de metal mate. Es limpio y hermoso, y es fácil de limpiar si el cuerpo extraño está sucio. La capa de aislamiento dentro del cuerpo del horno está compuesta por láminas de molibdeno multicapa y láminas de acero inoxidable, y se adopta un método de fijación especial para reducir la deformación. El anillo "O" se usa para sellar al vacío y se instala un dispositivo de refrigeración por agua ( para evitar el envejecimiento del "O" ring por exceso de temperatura). Hay extracción de aire, entrada de aire, orificios para termopar, etc. |
| puerta del horno |
Adopta una estructura de cabeza de sándwich de doble capa y se enfría con agua. |
| marco del horno |
Está soldado a una estructura tipo caja por sección de acero y placa de acero, y el cuerpo del horno se coloca sobre el cuerpo de la caja, que es hermoso y generoso. |
| Sistema de vacío |
El sistema de vacío consta de una Bomba molecular Vortex STFJ-1200 con bomba rotativa de paletas 25L/S, válvula deflectora manual de alto vacío, manómetro de vacío (±Pa), válvula de inflado, válvula de desinflado y tubería de vacío. el grado de vacío se mide con un indicador de vacío compuesto con pantalla digital. |
| Control de temperatura |
El regulador de potencia se utiliza para controlar la temperatura, el instrumento es un instrumento Yudian, con ajuste PID, sonido de sobretemperatura y función de alarma de luz, los componentes eléctricos son de la marca Chint, precisión de control de alta temperatura, fácil de operar |
| sistema de gas |
Hay una entrada de aire y una salida de aire en todo el sistema, que se pueden llenar con aire. |
| Transformadores y cables de conexión. |
Utiliza transformadores a juego y cables de conexión. |
| Sistema de refrigeración por agua |
Se compone de varias válvulas de tubería y otros dispositivos relacionados. |
| Sistema de control electrónico
|
El sistema de control electrónico adopta una configuración de tiristor, con instrumento de función PID, medidor de pantalla digital multibanda y función de alarma de luz y sonido de sobretemperatura. |
| Sistema de refrigeración
|
El sistema de enfriamiento de agua se alimenta desde la tubería principal y se envía al cuerpo del horno, la tapa del horno, el fondo del horno, los electrodos, la bomba de vacío y otros lugares que necesitan ser enfriados a través de cada tubería de derivación, y luego se recolectan y descargan. Cada agua de refrigeración está equipada con una válvula manual, que puede ajustar el flujo según las necesidades. Hay un manómetro de contacto eléctrico en la tubería de entrada de agua, cuando la presión del agua es inferior a 0,1 MPa, el calentador se puede cortar automáticamente. |
| Transformadores y cables de conexión.
|
Utilice transformadores y cables de tipo seco correspondientes. |
| Elemento calefactor y escudo térmico |
El elemento calefactor es una estructura de alambre de molibdeno y cuelga verticalmente. Al usarlo, se debe observar su deformación para evitar un contacto de cortocircuito con la pantalla de reflexión en el horno. |
| Garantía |
Un año de garantía limitada con soporte de por vida, excluyendo elementos calefactores, ventiladores de refrigeración, termopar dañado por el usuario. Atención: Cualquier daño causado por el uso de gases corrosivos y ácidos, y cualquier daño por operación y uso incorrectos no están cubiertos por la garantía limitada de un año. |
| Certificados: CE , ISO y UL |
|
| Accesorios del paquete estándar: |
|
| 1. Cubierta del horno 1 juego 2. Cuerpo del horno 1set 3. La parte inferior del horno 1set 4. La base 1set 5. Escudo térmico 1 juego 6. Cuerpo de calefacción 1set 7 . Sistema de vacío 1set 8 _ Transformadores y cables de conexión 1set 9 _ Sistema de control electrónico 1set 10. Enfriador refrigerado por agua 1 juego 10. Pinzas de crisol 1 pieza, guantes térmicos 1 par, manual de usuario 1 pieza, otras herramientas pequeñas para horno de montaje |
|
